用磁塞法對滾動軸承進行監測

1.使用磁塞對滾動軸承進行監測的要求

(1)磁塞只適用于對用油潤滑，并且通過專用管道回油的關鍵性的主軸承進行監測。

(2)磁塞要盡量安裝在被監測的主軸承附近，處于回油的主通道上，中間沒有過濾網、油泵及其它液壓件的阻隔。

(3)為了提高監測效率，可以制作一個有回油進出口的回旋式貯油器。貯油器應作成倒圓錐臺形，將磁塞安裝在貯油器的底部。貯油器的進油口要傾斜一定角度，使?jié)櫥湍苡汕邢蜻M入其中。這樣有利于磨損磨粒與回旋的潤滑油分離，并在底部沉淀，通過小孔進入磁塞之中，吸附在磁鋼端頭。

2.正常情況下磨損磨粒的形態特征

滾動軸承在跑合期和正常運轉期內，所產生的磨粒碎片尺寸大小一般為0.01～0.015mm，并混有一些金屬粉末。新軸承在跑合期內產生的磨粒碎片的數量較正常運轉期要多，進入正常運轉期后磨粒碎片以及金屬粉末的數量會顯著減少。磨粒碎片在顯微鏡下呈現細而短的形狀，有著不規則的斷面。

顆粒物分析

3.故障性磨損磨粒的形態特征

滾動軸承的主要失效形式是疲勞點蝕。滾動疲勞、剝落形成的磨粒碎片尺寸大小一般為0.025～0.05mm。有時還有尺寸更大的碎片，并混有一些金屬粉末。滾珠軸承的鋼珠磨粒碎片通常呈現大致為圓形的、沿徑向分開的玫瑰花瓣形式;滾道的磨粒碎片呈現大致為圓形的表面破碎的形式;滾子軸承的滾子磨粒碎片通常呈現長度等于2～3倍寬度的卷曲的矩形形式;滾道的磨粒碎片一般呈現不規則的長方形。

為了延長產品的使用壽命，對產品的清潔度進行控制很有必要，在零部件按清洗工藝規范執行清洗以后，按規定方式再次對零部件進行清洗并得到殘留物樣本。通過相關的儀器可分析殘留顆粒物的分級情況，從而對軸承的清潔度作出客觀的分析。

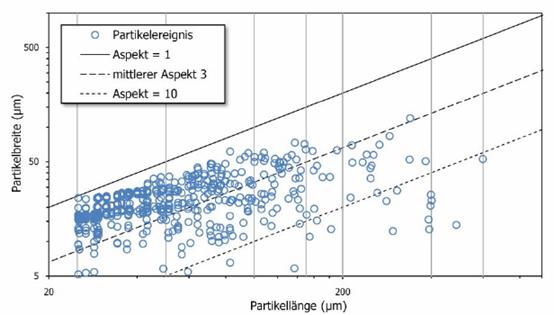

顆粒物分級分析

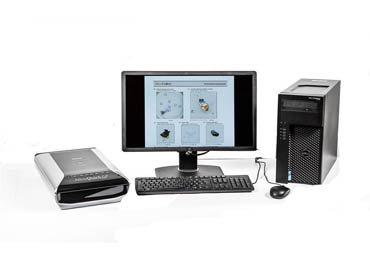

安捷萊顆粒物圖像分析儀
